基于上海贝岭芯片的漏电保护解决方案

01漏电保护方案中的贝岭“芯”

上海贝岭深耕模拟集成电路和功率器件产品开发，拥有完善的产品研发体系和持续的技术创新能力。我们在能效监测领域不断拓展产品版图，推出覆盖AC型，A型，B型（覆盖A+6）漏电保护器应用的芯片（模块）。

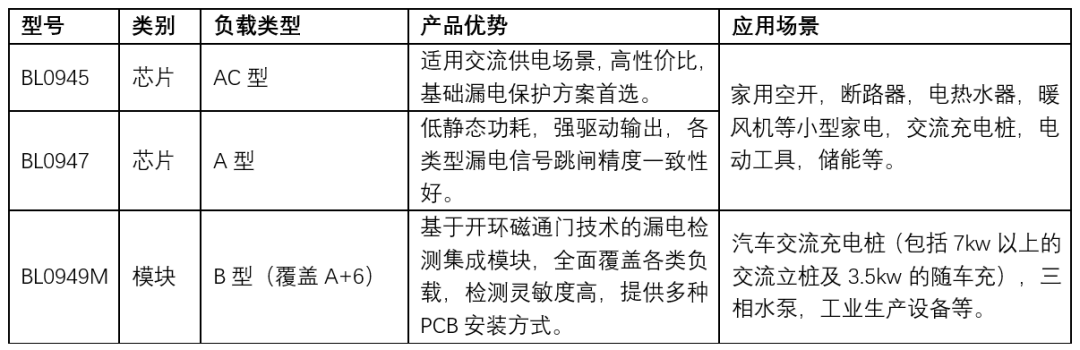

BL系列漏保应用器件对照表

BL0945

BL0945适用于50/60Hz交流供电场景的AC型漏电信号检测，跳闸精度一致性好，动作延时提供外部硬件调整，SOP8L封装，配合简单的外围电路即可实现可靠的AC型漏电保护方案。

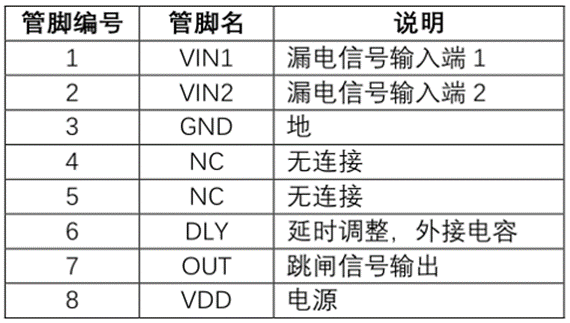

BL0945器件封装示意图与管脚说明

BL0947

BL0947是A型漏电保护方案专用集成电路，除AC型漏电信号外，还可以覆盖A型（包括0°、90°、135°脉动直流漏电信号），各类型漏电信号跳闸精度一致性好。低静态电流，跳闸输出信号驱动能力强， SOP8L封装兼容市场大多数同类型应用的器件。

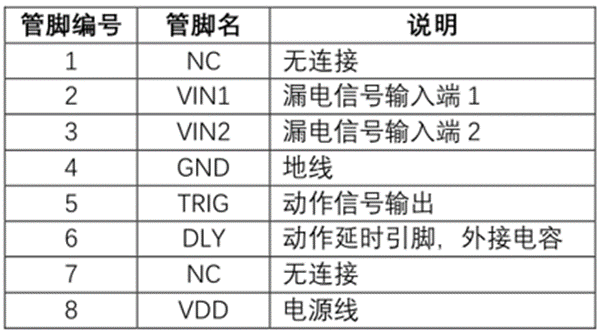

BL0947器件封装示意图与管脚说明

在漏电保护方案中应用时前端的零序互感器（ZCT）会检测供电系统的漏电信号，并将其输入至BL0945/BL0947芯片的漏电信号采样管脚；当该漏电信号达到电路设置的额定阈值时，芯片的动作信号管脚（OUT/TRIG）会输出脉冲，直接驱动外部可控硅触发脱扣机构动作，从而切断故障负载。

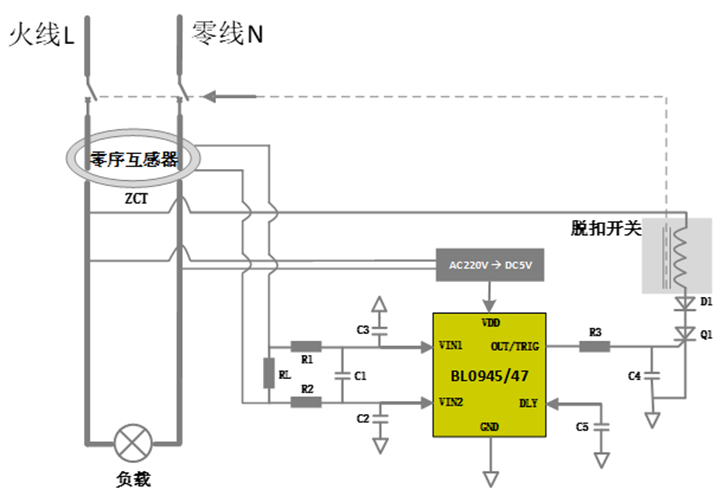

BL0945/0947应用方案简易示意图

BL0949M

BL0949M系列是漏电流传感器模块，内部集成了开环磁通门传感器和调制解调控制电路。对各类负载漏电流检测灵敏度高，精度稳定，响应时间短。提供多种塑封形式，可以作为外部漏电流传感器集成在系统中应用，模块提供一个插线接口用于模块供电和信号收发，当模块感应到漏电流达到设定阈值，触发信号管脚(TRIP)推挽输出，为主控端提供告警信号；模块提供一个自检信号输入脚（TEST_IN），系统开机启动时主控端输入一个高电平信号，模块可以利用内部自检线圈完成零电流自校正和漏电流自检，确保现场应用可靠性。

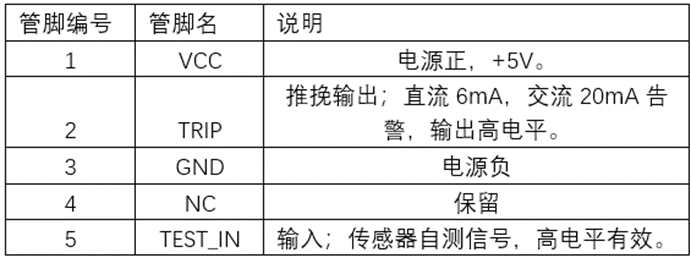

BL0949MRC01封装示意图与管脚说明

BL0949M模块应用方案示意图

02漏电保护工作原理简介

用电安全与我们的日常生活息息相关。漏电保护器作为居民配电箱中常见的安全保护装置，主要用于防止因电气线路老化或电器故障导致的意外漏电对人造成伤害。漏电保护器是一种通俗叫法，这类装置在国标GB13955-2017《剩余电流动作保护装置安装和运行》中正式名称是剩余电流动作保护器。正式名称的由来是因为其核心工作原理是检测供电系统中的剩余电流，它指的是进线电流与出线电流的矢量和，用于描述同一时刻供电系统中进线电流与出线电流的“不平衡量”。正常状态下进线电流(Iin)与出线电流(Iout)应方向相反，大小相等，剩余电流为0；异常状态下有漏电流通过非预期途径（如电器金属外壳漏电）流入大地，导致剩余电流不为0。当剩余电流Ig达到漏电保护器阈值时，触发保护机制，切断供电开关。

漏电保护器应用示意图

03订货信息
